Siguem sincers: la majoria de les brides de mànega amb accionament per cargol sense fi sónbé– fins que deixen de ser-ho. Si els estrenyeu, la carcassa s'inclina lleugerament i, de sobte, la banda s'enfonsa a la mànega en un angle. Uns quants cicles de calor més tard, teniu una junta de refrigerant que goteja o, pitjor encara, un colze de silicona tallat que es desprèn amb l'impuls. És exactament per això que l'excèntrica DIN3017 de tipus alemanybrida de mànegaexisteix – per solucionar el problema de la inclinació.
Si alguna vegada heu treballat en un motor turboalimentat modern o en un patí industrial d'alta vibració, sabeu que la força de tancament ha de ser equilibrada. La norma alemanya DIN3017 aborda aquest problema amb un maneguet de connexió asimètric i una estructura d'arc convex a la carcassa. En lloc que la carcassa s'inclini cap a un costat mentre s'estreny, el disseny estira la banda cap avall uniformement al voltant de tota la circumferència. El resultat? Un anell de segellat aplanat que no pessiga, no talla i no s'afluixa després d'uns quants cicles de bany de calor.
Què fa que el disseny excèntric sigui diferent
Us estalviaré la terminologia massa tècnica, però aquí teniu la diferència principal. En una brida de cargol sense fi estàndard, el cargol està centrat a la carcassa, cosa que significa que quan la gireu, la carcassa tendeix a girar lleugerament, desplaçant la pressió de la banda cap a una vora. LaBrida DIN3017mou el cargol fora del centre – per tant, "excèntric" – i utilitza un maneguet de connexió curt amb rivets laterals. Aquest maneguet, combinat amb una carcassa de cèrcol reforçada, actua com un mecanisme d'autoalineació. Quan s'arriba al parell de torsió recomanat de 3 a 4 Nm, la banda es manté perfectament perpendicular a la mànega.
He provat això en un acoblador de silicona de 2,5" amb una pressió de 20 psi. La brida universal va deixar una marca visible en un costat; la DIN3017 va deixar una impressió uniforme i lleugera sense desplaçament de la goma. Aquest és el tipus de detall que diferencia una brida en la qual confies d'una que substitueixes cada temporada.
Opcions de materials
AquestsAbrazaderes de mànega SSvénen en dos graus principals d'acer inoxidable: SS304 i SS430. Així és com decideixo quin utilitzar:
SS304– Aquesta és la meva opció per defecte per a qualsevol cosa propera a la humitat, la sal de carretera o el rentat químic. És l'opció més resistent a la corrosió i gestiona la condensació sota el capó i les esquitxades ocasionals de refrigerant sense oxidar-se. Si la brida és a l'exterior o en un equip marí, trieu la 304.
SS430– Més resistència a la tracció que el 304, però lleugerament menys resistència a l'òxid. És una opció econòmica per a interiors secs, com ara conductes de climatització o línies de compressors d'aire, on la resistència importa més que el rendiment de la boira salina. També és magnètic, cosa que a algunes botigues els agrada per a una identificació ràpida.
La banda, la carcassa i el cargol es poden barrejar (veureu combinacions com la banda 430 amb la carcassa 300), però personalment prefereixo tot de 304 per tranquil·litat. El cargol sovint és de ferro galvanitzat en versions de gamma baixa, però hi ha disponible completament d'acer inoxidable si ho demaneu.
Mides, bandes i parell de torsió: el que realment necessiteu
La gamma DIN3017 cobreix diàmetres des de 8 mm fins a 200 mm, amb amplades de banda de 9 mm i 12 mm. La banda més ampla de 12 mm és un salvavides per a cautxú tou o silicona, ja que distribueix la càrrega sobre una àrea més gran, reduint el risc de tall. Per a canonades de plàstic rígid o metall, 9 mm és suficient.
Una cosa que aprecio és l'especificació de parell d'apriete clara: es recomana de 3 a 4 Nm, amb un parell destructiu mínim de 6 a 8 Nm. Això us dóna un marge de seguretat saludable: no trencareu la banda abans d'haver aconseguit un segellat adequat. Normalment estrenyo a mà fins que estigui ajustada i després faig servir una clau dinamomètrica petita per al quart de volta final, especialment en línies de refrigeració crítiques.
On aixòAbrazadores de mànega d'acer inoxidablePertany
Tot i que es pot utilitzar a qualsevol lloc on s'utilitzés una pinça estàndard, realment es guanya la seva posició en tres llocs específics:
Mànegues de radiador i calefacció– Els colls d'entrada/sortida de plàstic són fràgils. La força de subjecció uniforme evita que s'esquerdin per concentració d'estrès.
Tubs d'admissió del turbo i de l'intercooler– La pressió de sobrealimentació i els cicles de calor provoquen expansió i contracció. El disseny excèntric manté una tensió constant sense afluixar.
Compartiments de motor estrets– La funda curta de la carcassa s'adapta allà on els cossos d'accionament amb cargol sense fi més llargs simplement no poden passar pels components adjacents.
També els he vist utilitzats en sistemes de refrigeració dièsel marins, polvoritzadors agrícoles i fins i tot conductes d'extracció de pols; en qualsevol lloc, un segellat consistent i sense fuites importa més que estalviar uns quants cèntims per brida.
Alguns consells d'instal·lació del taller
Talla la mànega netament– Un extrem irregular sempre tindrà fuites, independentment de la bona que sigui la pinça.
Col·loqueu la brida a 5-10 mm de l'extrem de la mànega– Just per sobre del cordó o la pua de la connexió.
Lubricar les rosques dels cargols– Una gota d'antigripant o oli lleuger fa que l'aplicació del parell d'apriete sigui més suau i evita l'usura per desgast a les rosques d'acer inoxidable.
Torneu a apretar després del primer cicle de calefacció– Les mànegues s'assenten i aquests 3 Nm inicials poden necessitar un lleuger empenta després que s'hagin escalfat i refredat.
On trobar l'especificació DIN3017 real
Fa un parell d'anys que els compro a Glorex (fabricat per Mika Tianjin). Les seves brides estan estampades amb la referència DIN3017 i la carcassa amb rivets laterals és consistent en totes les mides de lot, cosa que em demostra que les seves eines i el seu control de qualitat són òptims. Ofereixen tota la gamma, des de 8 a 12 mm fins a 180 a 200 mm, i podeu triar entre acer inoxidable 304 o 430.
Si esteu cansats de buscar fuites o substituir mànegues desgastades, val la pena fer-hi una ullada més detallada:

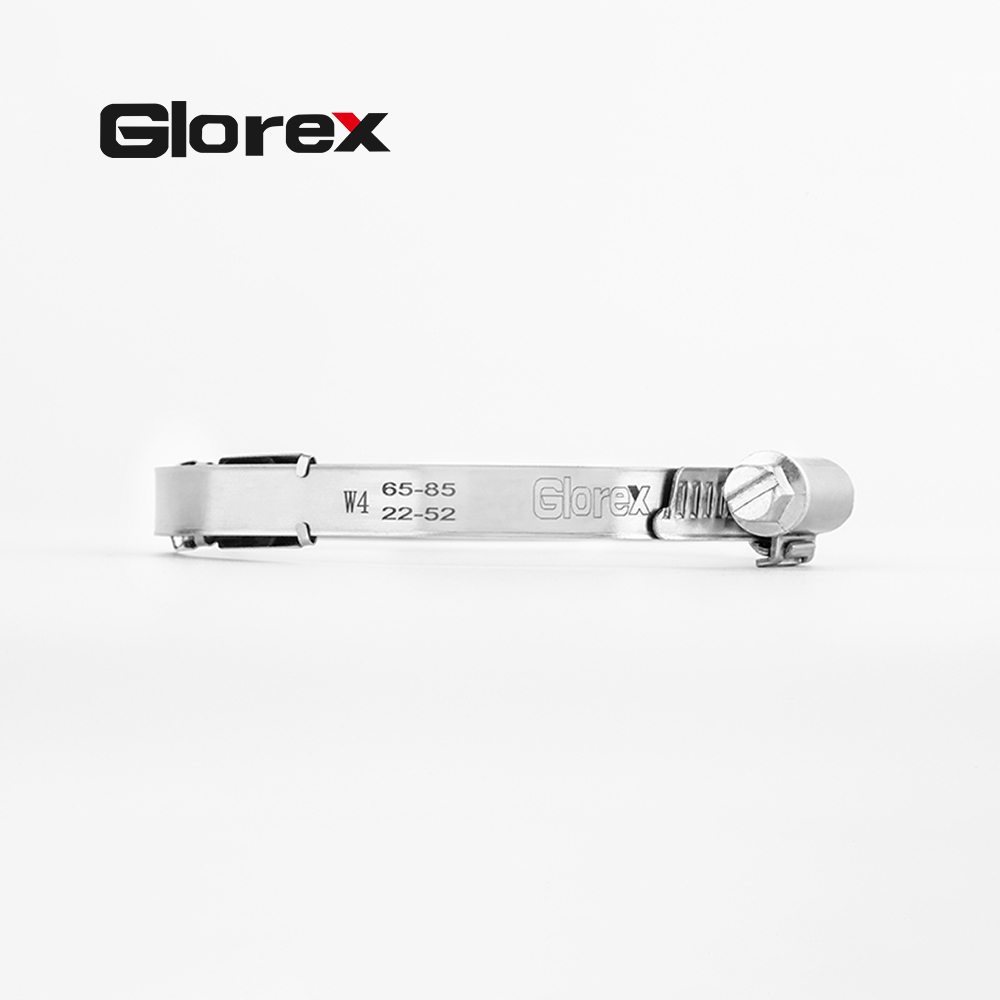

Brida de mànega excèntrica tipus DIN3017 d'Alemanya: gamma completa de mides
